[공업수학] 벡터의 외적

라이님의 블로그와 위 블로그에서 사진을 가져왔음을 밝힙니다.

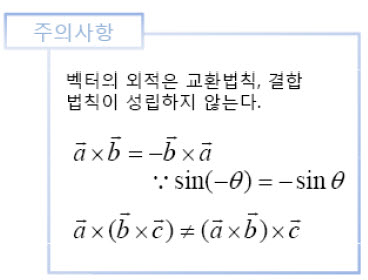

벡터의 외적은 교환/결합법칙이 성립되지 않는다.

외적의 크기는 두 벡터가 이루는 평행사변형의 넓이이고 방향은 법선방향이다. (오른나사법칙)

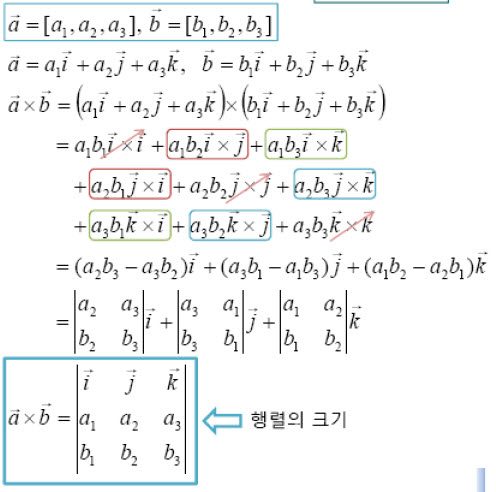

외적의 결과. 맨 밑 행렬만 기억하면 된다.

코드를 짤 땐 보통 2차원 평면에서 다루기 떄문에 k성분을 0으로 두고 생각하면 되겠다.





----------------------------------





2차원 평면에서의 외적을 ccw라고 한다. 코드 이해안되면 행렬식을 보자

typedef pair<int,int> vec;

int ccw(vec a, vec b){
	int x1 = a.first, y1 = a.second;
    int x2 = b.first, y2 = b.second;
    return x1*y2 - x2*y1;
}

결과값의 부호가 외적벡터의 방향을 의미한다고 볼 수 있다.

a벡터와 b벡터가 시계방향으로 놓여있다면 양수, 시계 반대방향으로 놓여있다면 음수를 반환한다. (오른나사법칙)

두 벡터가 같은 직선 위에 놓여있을 수 있다면 0을 반환한다.





-----------------------------------



두 선분이 아래 그림과 같이 교차하는지 여부를 파악하는 로직



1. ABxAC 의 부호와 ABxAD의 부호가 달라야 하고, CDxCA의 부호와 CDxCB의 부호가 달라야 한다.

 부호를 반환하는 ccw에 대해서

 if(ccw(AB,AC)!=ccw(AB,AD) && ccw(CD,CA)!=ccw(CD,CB)) cross = true;



(교차 + 접하는 것도 허용한다면..)

2.예외처리 :

-점 C가 선분 AB위에 있는 경우, 점 D가 선분 AB위에 있는 경우,

  ABxAC, ABxAD 둘 중 하나가 0이고 CDxCA의 부호와 CDxCB의 부호가 다르면 된다.



  if(ccw(AB,AC)*ccw(AB,AD)==0 && ccw(CD,CA)!=ccw(CD,CB)) cross = true;



-점 A가 선분 CD에 있는 경우, 점 B가 선분 CD에 있는 경우..

  ABxAC 의 부호와 ABxAD의 부호가 달라야 하고 CDxCA, CDxCB 둘 중 하나가 0이면 된다.



  if(ccw(AB,AC)!=ccw(AB,AD) && ccw(CD,CA)*ccw(CD,CB)==0) cross = true;



-두 선분이 같은 직선 위에 있는 경우

  if(ccw(AB,AC)==0 && ccw(AB,AD)==0) // 두 선분이 같은 직선 위에 있는 경우

 겹친 선분의 전체 길이 len은

  len = max({ AC, AD, BC, BD }); 이 되는데,

  len<AB+CD라면 두 선분이 겹쳐있게 된다.
